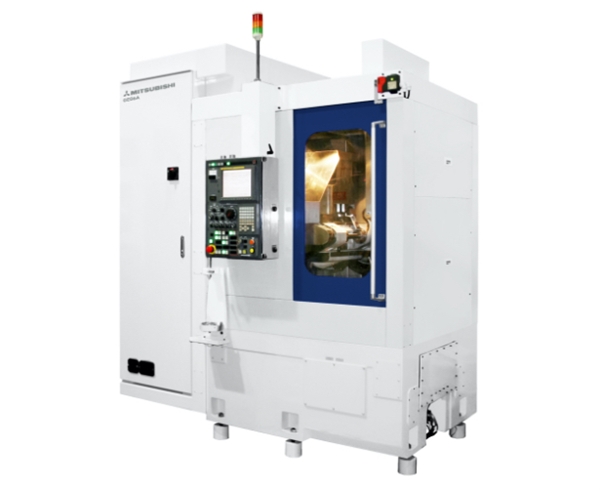

干式滾齒機 GE系列 （型號：GE06A GE15A GE20A GE25A）
干式滾齒機 GE系列 （型號：GE06A GE15A GE20A GE25A）
干式滾齒機 GE系列
（實現完全干切的暢銷機型 干式滾齒機GE系列）
一、產品信息
GE06A
| 最大加工直徑 | φ60 |
| 加工最大模數 | 4 |
GE10A
| 最大加工直徑 | φ100 |
| 加工最大模數 | 3 |
GE15A
| 最大加工直徑 | φ150 |
| 加工最大模數 | 4 |
GE20A
| 最大加工直徑 | φ200 |
| 加工最大模數 | 6 |
GE25A
| 最大加工直徑 | φ250 |
| 加工最大模數 | 6 |
二、特點
完全適用于干切
周邊裝置的模塊化方便了生產線組成
通過周邊裝置及搬運裝置的模塊化，使生產線組成和布局變得更加簡單易行，從而大幅度地減少了工序更換的操作時間。
可提供正方形的Ⅰ型和門幅窄、易于生產線化的Ⅱ型兩種型號。
三、規格
| 項目 / 型號 | GE06A | GE15A/附帶倒角裝置 GE15A | GE20A/附帶倒角裝置 GE20A | GE25A/附帶倒角裝置 GE25A |
|---|---|---|---|---|
| 最大加工直徑※1 | φ60 | φ150 | φ200 | φ250 |
| 切削最大模數 ※1 | 4 | 4 | 6 | 6 |
| 軸向移動距離 | 200 | 250（opt. 400） | 250（opt. 400） | 250（opt. 400） |
| 徑向移動距離 | 120 | 140（opt. 125） | 225 | 210 |
| 滾刀最大直徑 | φ90 | φ110 | φ130 | φ130 |
| 滾刀最大長度 | 150 | 180 | 230 | 230 |
| 滾刀偏移量 | 130 | 150 | 180 | 180 |
| 滾刀轉速（min-1） | 335～2,660（opt. 500～4,000） | 200～2,000（opt. 300～3,000） | 200～2,000（opt. 300～3,000） | 150～1,500 |
| 工作臺最大轉速（min-1） | 500 | 300（opt. 500） | 300（opt. 500） | 150 |
| 消耗功率（kVA） | 19（opt. 23） | 22（opt. 27） | 27（opt. 30） | 36（opt. 40） |
| 機床重量 | 6,300 | 8,500 | 9,200 | 11,000 |
