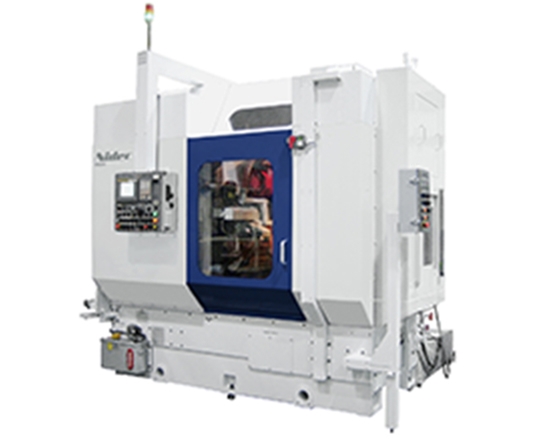

數控滾齒機G系列 （型號：中型滾齒機 GD30 大型滾齒機 GB100 臥式滾齒機 GBH18）
數控滾齒機G系列
G系列產品陣容豐富，可滿足汽車、飛機、船舶、發動機等各種齒輪加工
數控滾齒機G系列
一、 產品信息
中型滾齒機 GD30 大型滾齒機 GB100 臥式滾齒機 GBH18
最大加工直徑 φ300 最大加工直徑 φ1000 最大加工直徑 φ180
加工最大模數 8 加工最大模數 14 加工最大模數 8
二、特點 ：優異的加工精度
工作臺、滑動面、進給軸等采用高剛性、高精度的機械結構，從提高定位精度、降低熱變形影響等各方面追求加工的高精度化。采用G系列，高精度齒輪實現了JIS3級、批量生產齒輪實現了JIS5級〔JIS B1702 (1998)〕的精度。另外，相對于跨球距公差50 m，重復加工精度可確保Cp=1.33。這實現了高精度的需求。
通過采用全面的防止熱變形措施，確保了穩定的加工質量。
-
因加工發熱而升溫的切削液噴濺在床身上面，引起機床熱變形，導致加工工件產生尺寸變化。對此，通過在床身內部循環流動冷卻液，使熱分布均勻化，從而盡可能地降低熱變形。
三、 規格
| 項目 / 型號 | 立式 CNC滾齒機 | 臥式 CNC滾齒機 | ||||
|---|---|---|---|---|---|---|
| GD30 | GD50 | GB63 | GB100 | GBH18 | ||
| 最大加工直徑 | φ300 | φ500 | φ630 | φ1,000 | φ180 | |
| 最大加工模數 | 8 | 14 | 6 | |||
| 軸向移動距離 | 300 | 500 | 700 | |||
| 徑向移動方式 | 立柱移動型 | 立柱移動型 | 滾刀鞍座移動型 | |||
| 滾刀中心與工件中心距離 | 40～340 | 50～625 | 30～155 | |||
| 滾刀 | 最大直徑×長度 | φ150×230 | φ210×240 | φ120×200 | ||
| 偏移量 | 180 | 200 | 160 | |||
| 轉速（min-1） | 75～750（opt. 120?1,200） | 30～225（opt. 40?400） | 150～1,000 | |||
| 軸向切削進給（mm/min） | 1～1,000 | 0.1～300 | 1～400 | |||
| 分度齒數 | 5～1,000 | 5～1,000 | 6～1,000 | 6～1,000 | 4～200 | |
| 控制軸數 | 5 | 5 | 5 | |||
| 消耗功率（kVA） | 33 | 33 | 20 | |||
| 機床重量 | 10,000 | 10,500 | 16,000 | 18,000 | 7,000 | |
